典型性能：寬壓輸入、單路輸出，輸入頻率范圍47Hz-440Hz，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓，小體積；
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
| 電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外 | |||||||||||||

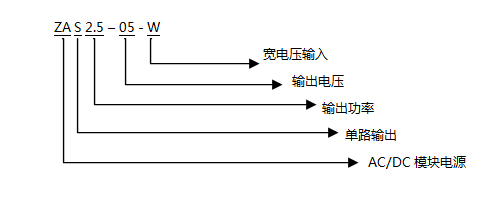

產品命名方式： | |||||||||||||
| 產品型號列表： | |||||||||||||
| 產品型號 | 輸入電壓范圍（AC） | 輸出電壓(VO)/輸出電流(IO) | 紋波噪聲 | 效率(%) | |||||||||
85-265V(AC) 120-360V(DC) | Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | |||||||
| ZAS2.5-05-W | 05V | 0.5 | ＜%1 | 75 | |||||||||
| ZAS2.5-12-W | 12V | 0.2 | ＜%1 | 75 | |||||||||
| ZAS2.5-15-W | 15V | 0.16 | ＜%1 | 75 | |||||||||
| ZAS2.5-24-W | 24V | 0.1 | ＜%1 | 75 | |||||||||
| ZAS2.5-48-W | 48V | 0.05 | ＜%1 | 75 | |||||||||
| ZAS2.5-09-W | 09V | 0.27 | ＜%1 | 75 | |||||||||
| ZAS2.5-3.3-W | 3.3V | 0.75 | ＜%1 | 72 | |||||||||
| 注：以上型號未盡，有更多參數可選，詳情咨詢我公司。 | |||||||||||||
| 輸入特性 | 低端（Vac） | 標稱輸入電壓(Vac) | 高端（Vac） | ||||||||||
| 輸入電壓 | 85VAC | 220VAC | 265VAC | ||||||||||
| 輸入頻率范圍 | 47Hz-440Hz | ||||||||||||
| 輸出特性 | |||||||||||||
| 輸出電壓精度 | ±1%，Vo2±3%，Vo3±3% | ||||||||||||
| 紋波噪聲 | ＜1%Vp-p(20MHz示波器光探頭測試) | ||||||||||||
| 負載效應 | 10%~負載變化時 ≤ ±0.2% | ||||||||||||
| 溫度系數 | ≦±0.02%/℃(更大值) | ||||||||||||
| 輸出保護 | 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護 | ||||||||||||
| 一般特性 | |||||||||||||
| 工作環境溫度 | -25~+60℃(工業級) -40~+70℃(軍工級) -55~+85℃(航天級) | ||||||||||||
| 儲存溫度 | -45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級) | ||||||||||||
| 儲存濕度 | 5%~95%RH | ||||||||||||
| 隔離電阻 | >100M? | ||||||||||||
| 隔離耐壓 | 輸入-輸出2500VAC 輸入-外殼2500VAC 輸出-外殼500VAC | ||||||||||||
| 工作頻率 | 60KHz/100KHz | ||||||||||||
| 安裝方式 | 焊接式 | ||||||||||||
| 外殼材料 | 低輻射塑料或紫銅外殼 | ||||||||||||
| 冷卻方式 | 自然空冷 | ||||||||||||

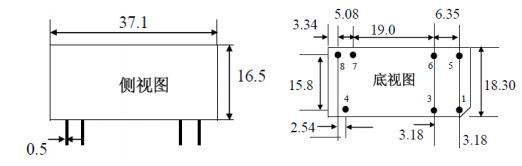

| 安裝尺寸(單位：mm)及管腳定義： | |||||||||||||
| 引腳 | 1 | 3 | 4 | 5 | 6 | 7 | 8 |
| 單路 | ﹢Vo1 | GND | FG | NC | NP | N | L |
<
<
<
<
